Фасовка сыпучих продуктов в мягкие контейнеры БИГ-БЭГ

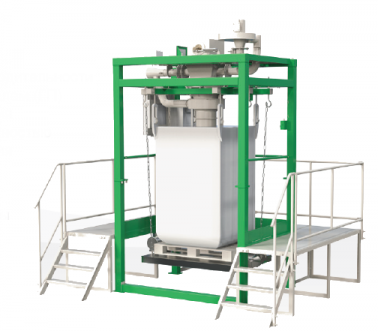

ДЕЛЬТА-1000-0.5, ДЕЛЬТА-1500-0.5, ДЕЛЬТА-2000-0.5 дозатор фасовки различных типов продуктов средней производительности «ГЕРАКЛ»

Фасовка различных типов сыпучих продуктов в контейнеры «БИГ-БЭГ» массой до 2000 кг. Дозатор успешно применяется для фасовки:

хорошо сыпучих продуктов – с гравитационным питателем "Геракл-ГП";
плохо сыпучих продуктов – со шнековым питателем "Геракл-ШП";
крупно гранулированных и кусковых продуктов – с ленточным питателем "Геракл-ЛП"

Патенты на изобретение 2284016

Техническое описание

Задать вопрос

Технические характеристики

Достоинства

Высокая производительность до 20 контейнеров в час
Высокая точность фасовки ±2 кг на 1000 кг
Минимальная высота установки – 4 м
Возможность применения различных типов контейнеров (2-х или 4-х строповых)
Уплотнение продукта в контейнере в процессе дозирования
Возможность использовать весовую систему дозатора для контрольного перевешивания дозы продукта набранного в контейнер
Возможность установки различных типов питателей
Высокая степень автоматизации (эффективный вентиляторный раздув контейнера, отвод воздуха из контейнера и от рабочего места оператора, автоматическая корректировка упреждения дозирования)
Возможность применения различных типов вкладышей в контейнер (вкладыш прямоугольный, вкладыш с формированным бутылочным горлом и др.)
Эффективный вентиляторный раздув контейнера перед его заполнением
Формирование плоского дна контейнера непосредственно при его заполнении продуктом
Эффективная система пылеудаления от рабочего места оператора и отвода воздуха из контейнера с возможностью ее подключения к системе пылеочистки
Учёт продукта по количеству контейнеров и общему весу зафасованного продукта: всего и за смену, с возможностью передачи этой информации на ПК по промышленному каналу связи RS-485

Описание работы

Оператор надевает вкладыш контейнера на загрузочный патрубок, кнопкой «РАЗДУВ» включает систему раздува контейнера и помогает ему принять нужную форму. При этом контейнер дном опирается на паллету, установленную на устройство формирования дна контейнера.
По принятию контейнером нужной формы, оператор нажимает кнопу «ПУСК». Выключается система раздува и дозатор начинает загрузку продукта из надвесового бункера в контейнер. Дозирование производится в режимах «грубо» и «точно». Запыленный воздух из контейнера вытесняется продуктом в систему аспирации.
По окончанию дозирования происходит фиксация веса продукта в контейнере. Результат взвешивания заносится в память весового преобразователя-контроллера, выдается сигнал «ДОЗА НАБРАНА».
По сигналу «ДОЗА НАБРАНА» погрузчик снимает паллету с контейнером и перемещает на склад промежуточного хранения или непосредственно к месту погрузки на транспорт.

Технические характеристики

Параметры	ДЕЛЬТА-1000	ДЕЛЬТА-1500	ДЕЛЬТА-2000
Параметры	ДЕЛЬТА-1000	ДЕЛЬТА-1500	ДЕЛЬТА-2000
Максимальная производительность*, контейнеров/час	20	15	10
Наибольший предел дозирования (НПД), кг	1000	1500	2000
Наименьший предел дозирования (НмПД), кг	300	500	700
Дискретность отсчета, кг	0.5		1.0
Класс точности по ГОСТ 10223	0.5
Тип контейнеров (количество строп)	2, 4
Раздув контейнера	автоматический (перед дозированием)
Тип режима дозирования	грубо / точно
Габаритные размеры (без расходного бункера, систем аспирации, раздува контейнера и раб. места оператора):
длина х ширина, мм	2200 х 1900
высота с грав. питателем (до расходного бункера), мм	3300
высота с шнековым питателем (до надвесового бункера), мм	3600
Температура окружающей среды °C	+5... +40
Относительная влажность воздуха при 25 ±2°C, % до	80
Электрическое питание, В/Гц	230/400/50
Потребляемая мощность, не более, кВт:
ГЕРАКЛ-ГП	0.7
ГЕРАКЛ-ЛП	1.1
ГЕРАКЛ-ШП	2.6
Потребляемая мощность с виброуплотнением продукта, не более, кВт:
ГЕРАКЛ-ГП	2.2
ГЕРАКЛ-ЛП	2.6
ГЕРАКЛ-ШП	4.1
Пневматическое питание на входе, мПа	0.6 – 0.8
Расход сжатого воздуха, не более, л/мин	40
Производительность системы аспирации, не менее, м3/час	800
Напор системы аспирации (не менее), Па	500

* – производительность зависит от условий эксплуатации дозатора и свойств продукта

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

1. Дозатор «ДЕЛЬТА»

Рама силовая/весовая
Питатель(гравитационны, шнековый или ленточный)
Пульт управления
Шкаф пневматики

2. Система раздува контейнера

Дополнительная комплектация

Устройство формирования дна контейнера.
Рама основная (опорня)
Рабочее место оператора
Система аспирации
Бункер Надвесовой 9 м3

Оптимальная логистика перемещения контейнеров достигается при использовании 1-но стропового контейнера.

Софт

Совместимое программное обеспечение

ПО «Мультидозатор Лайт»

OPC-сервер TensoOpc

Поддержка

Каталог дозаторов для фасовки

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат об утверждении типа средств измерений Республики Беларусь

Сертификат о признании утверждения типа средств измерений Республики Казахстан

Сертификат соответствия ЕАЭС
Дозаторы весовые дискретного действия «Дельта» соответствуют требованиям Технического регламента Таможенного союза TP ТС 010/2011 «О безопасности машин и оборудования». ЕАЭС N RU Д-RU.РА08.В.69427/24.
