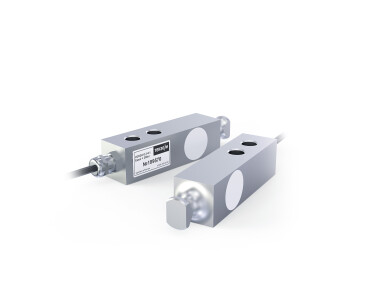

Тензорезисторный датчик НС

Тензодатчики балочного типа из нержавеющей стали. Применяются в платформенных весах, паллетных весах, для взвешивания емкостей. Максимальная нагрузка – 300 кг.

Брошюра

Задать вопрос

Фотогалерея

Габаритные размеры

Описание

Технические характеристики

Комплектация

Поддержка

Сертификаты

Описание

Области применения

Платформенные и паллетные весы, взвешивание емкостей.

Особенности

Датчики изготовлены из материалов и комплектующих лучших мировых производителей
Герметизация тензодатчика осуществляется с помощью специальных герметиков
При нормировании параметров датчика и испытаниях используются уникальные методики
Многоступенчатая система контроля качества тензодатчиков
Гарантийный срок 1 год

Экскурсия по производству тензодатчиков

7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика	Значения параметров
Наибольший предел измерения (НПИ), кг	300
Класс точности по ГОСТ 8.631-2013	С1
Число поверочных интервалов	1000
Минимальный поверочный интервал	НПИ / 5000
Рабочий коэффициент передачи (РКП), мВ/В	2 ± 0,010
Начальный коэффициент передачи (НКП), % от РКП	< 3
Комбинированная погрешность, % от РКП	≤ ±0,040
Ползучесть (30 мин.), % от РКП	≤ ±0,049
Изменение НКП от температуры, % от РКП/°С	≤ ±0,0028
Изменение РКП от температуры, % от РКП/°С	≤ ±0,0022
Наибольшее напряжение питания постоянного тока, В	12
Сопротивление входное, Ом	110 ±50
Сопротивление выходное, Ом	850 ±50
Сопротивление изоляции, ГОм	≥ 5
Номинальный диапазон температур, °С	-10... +40
Диапазон температур эксплуатации и хранения, °С	-30... +50
Степень защиты по ГОСТ 14254	IP67
Допустимая перегрузка в течение не более 1 часа, % от НПИ	25
Разрушающая нагрузка, % от НПИ	300
Материал датчика	Нержавеющая сталь

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

Исполнение согласно ГОСТ 8.631-2013: 1000 поверочных интервалов
Четырехпроводная схема подключения
Экран не соединен с корпусом
Длина кабеля 0,2 м

Опции

Длина кабеля от 0,22 до 100 м
Шестипроводная схема подключения
Напряжение питания от 2 до 36 В

Поддержка

Схема выводов кабеля

+Uпит. - зеленый

–Uпит. - черный

+Uизм. - белый

–Uизм. - красный

Сертификаты

Соответствуют ГОСТ 8.631-2013.
