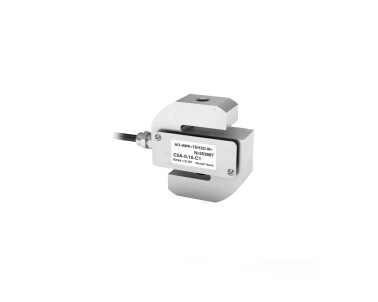

Тензорезисторный датчик С2А

В настоящее время вместо тензодатчиков С2А выпускаются тензодатчики С2Н, обладающие большей надежностью, а тензодатчики С2А изготавливаются для поддержания ремонтного фонда.

S-образные тензодатчики сжатия/растяжения из алюминиевого сплава. Используются в бункерных весах, дозаторах при взвешивании емкостей.

Тензодатчик могут работать в отапливаемых и не отапливаемых помещениях.

Брошюра

Задать вопрос

Фотогалерея

Габаритные размеры

Силопередающие устройства

Описание

Технические характеристики

Комплектация

Поддержка

Описание

Области применения

Бункерные весы, дозаторы, взвешивание емкостей и баков.

Особенности

Датчики изготовлены из материалов и комплектующих лучших мировых производителей
При нормировании параметров датчика и испытаниях используются уникальные методики
Многоступенчатая система контроля качества тензодатчиков
Потребителю тензодатчики поставляются подобранными по группам для совместного использования в системах
Гарантийный срок 12 мес.

Технические характеристики

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	кг	100, 200
Класс точности по ГОСТ 8.631-2013		С1	C3
Число поверочных интервалов		1000	3000
Минимальный поверочный интервал		НПИ / 5000	НПИ / 10000
Рабочий коэффициент передачи (РКП)	мВ/В	1 ± 0,0025	1 ± 0,0010
Начальный коэффициент передачи (НКП)	% от РКП	< 3	< 3
Комбинированная погрешность	% от РКП	≤ ±0,040	≤ ±0,025
Ползучесть (30 мин.)	% от РКП	≤ ±0,049	≤ ±0,025
Изменение НКП от температуры	% от РКП/°С	≤ ±0,0028	≤ ±0,0014
Изменение РКП от температуры	% от РКП/°С	≤ ±0,0022	≤ ±0,0011
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	410 ±5
Сопротивление выходное	Ом	350 ±1
Сопротивление изоляции	ГОм	≥ 5
Диапазон термокомпенсации	°С	-10... +40
Рабочий диапазон температур	°С	-20... +40
Диапазон температур хранения	°С	-40... +50
Степень защиты по ГОСТ 14254		IP65
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Алюминиевый сплав

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

Четырехпроводная система подключения
Экран не соединен с корпусом
Длина кабеля 3м
Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X

Опции

Длина кабеля от 2 до 100м
Выходное сопротивление 410±1Ом

Поддержка

Схема выводов кабеля

+Uпит. - зеленый

–Uпит. - черный

+Uизм. - белый

–Uизм. - красный
