Тензодатчики сжатия мембранного типа

Тензорезисторный датчик М100

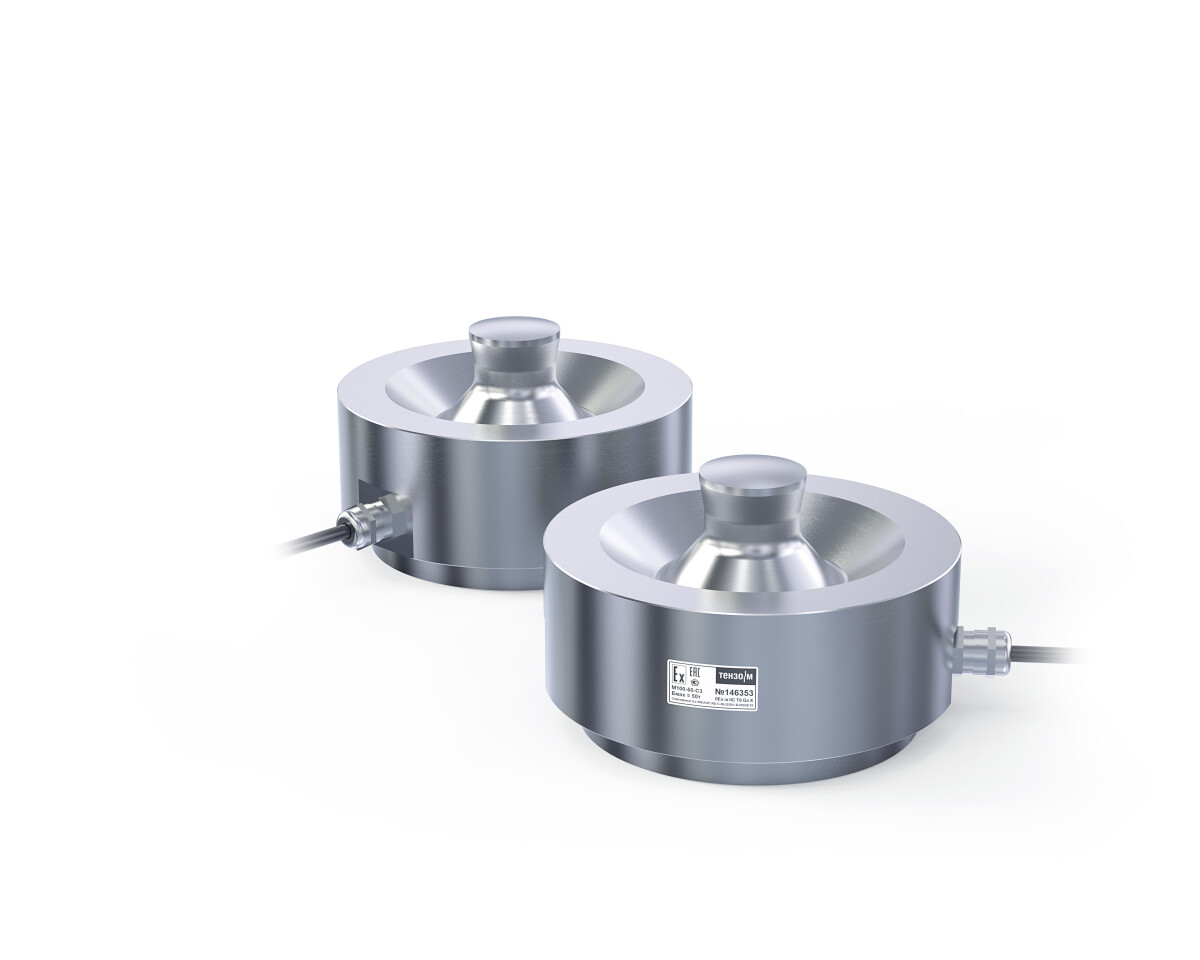

Тензодатчик М100

Тензодатчики серии М – семейство тензодатчиков мембранного типа, в основном используемых для взвешивания емкостей и баков. Благодаря конструктивным особенностям тензодатчики легко встраиваются в весоизмерительные системы. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды.

Тензодатчики мембранного типа выигрывают в цене по сравнению с тензодатчиками других типов.

Патент на полезную модель 124796

Брошюра Задать вопрос Фотогалерея Габаритные размеры Силопередающие устройства
Описание

Описание

Области применения

Взвешивание емкостей и баков.

Особенности

  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • Герметизация датчика производится крышкой из нержавеющей стали, прикрепленной к упругому элементу с помощью лазерной сварки
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем
  • Тензодатчики проходят испытания на эталонных силозадающих машинах производства «Тензо-М». Машины аттестованы в качестве эталонов первого разряда согласно Государственной поверочной схеме для средств измерения силы (приказ Ростандарта от 22.10.2019 года № 2498)
  • Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
  • Гарантийный срок 4 года



Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров
Наибольший предел измерения (НПИ) т 30, 50
Класс точности по ГОСТ 8.631-2013   С1 C3
Число поверочных интервалов   1000 3000
Минимальный поверочный интервал   НПИ / 5000 НПИ / 10000
Рабочий коэффициент передачи (РКП) мВ/В 2 ± 0,010 2 ± 0,002
Начальный коэффициент передачи (НКП) % от РКП < 3 < 3
Комбинированная погрешность % от РКП ≤ ±0,040 ≤ ±0,020
Ползучесть (30 мин.) % от РКП ≤ ±0,049 ≤ ±0,025
Изменение НКП от температуры % от РКП/°С ≤ ±0,0028 ≤ ±0,0014
Изменение РКП от температуры % от РКП/°С ≤ ±0,0022 ≤ ±0,0011
Наибольшее напряжение питания постоянного тока В 12
Сопротивление входное Ом 750 ±15
Сопротивление выходное Ом 700 ±1
Сопротивление изоляции ГОм ≥ 5
Номинальный диапазон температур °С -10... +40
Диапазон температур эксплуатации и хранения °С -50... +50
Степень защиты по ГОСТ 14254   IP68
Допустимая перегрузка в течение не более 1 часа % от НПИ 25
Разрушающая нагрузка % от НПИ 300
Материал датчика   Нержавеющая сталь



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
  • Длина кабеля 16 м
  • Четырехпроводная схема подключения
  • Экран кабеля не соединен с корпусом тензодатчика
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), ТР ТС 012/2011

Опции

  • Исполнение согласно ГОСТ 8.631-2013: 1000 поверочных интервалов
  • Длина кабеля от 2 до 100 м
  • Напряжение питания от 2 до 24 В

Поддержка

Схема выводов кабеля

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный



​Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат об утверждении типа средств измерений Республики Беларусь

Сертификат о признании утверждения типа средств измерений Республики Казахстан

Сертификат соответствия ЕАЭС

Соответствуют ГОСТ 8.631-2013, МОЗМ Р60 (в качестве основных метрологических характеристик).
Внесены в Государственный Реестр средств измерений Российской Федерации, Республик Беларусь и Казахстан.
