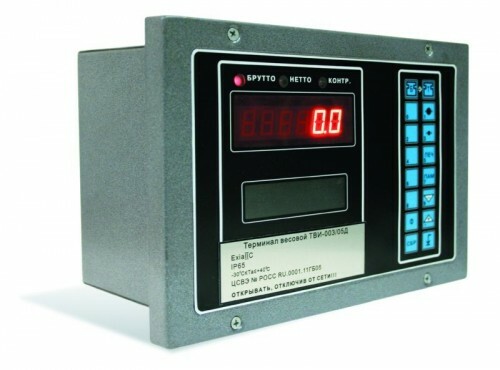

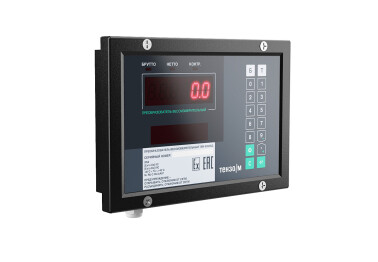

Описание
Преобразователь предназначен для применения в составе весоизмерительных систем или дозаторов и обеспечивает:
- измерение веса в составе весоизмерительных систем;
- отображение результатов измерения веса;
- управление внешними исполнительными устройствами в составе дозаторов*;
- обмен информацией с внешними устройствами по интерфейсам RS-232 и RS-485 или по аналоговому выходу.
* - дозатор должен устанавливаться в безопасной зоне.
Последовательный интерфейс (RS–232/RS–485) и аналоговый выход не могут быть установлены одновременно.
При обмене информацией по цифровому интерфейсу поддерживаются протоколы обмена «6.43», «Тензо-М» и «Modbus». Требуемый протокол обмена выбирается при установке режимов работы.
Соответствие стандартам
Весовой терминал соответствует требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и Техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ЕАЭС RU C-RU.AA87.В.01319/24.
Технические характеристики
| Маркировка взрывозащиты ТВИ-003/05Д |
[Ex ia Ga] IIC и [Ех ia Da] IIIC
устанавливается в безопасной зоне
|
|
Тип линии связи «ТВИ-003/05Д – датчик»
|
шестипроводная
|
|
Максимальная длина линии связи «ТВИ-003/05Д – датчик», м
|
100
|
| Интерфейс для связи с внешними устройствами |
RS-232, RS-485, аналоговый выход |
| Напряжение питания тензодатчиков, В |
4.75... 5.25 |
|
Напряжение питания, В
|
220 +/-10%
|
|
Частота напряжения питания, Гц
|
50
|
|
Рабочий диапазон температур, °С
|
-30... +40
|
|
Степень защиты оболочки ТВИ-003/05Д по ГОСТ 14254-2015 (IEC 60529:2013)
|
IP65
|
|
Габаритные размеры ТВИ-003/05Д, мм
|
280х175х135
|
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Схема размещения взрывозащищённого оборудования
Преобразователь располагается в безопасной зоне. Длина кабеля между терминалом и грузоприёмным устройством (датчиком/датчиками) не должна превышать сто метров.
Расположение терминала и датчика/датчиков в опасных зонах приведено на рисунках 1 и 2.
Рис. 1. Схема подключения ТВИ-003/05Д с цифровым последовательным интерфейсом
Рис. 2. Схема подключения ТВИ-003/05Д с аналоговым выходом
